GIF是一种使用LZW压缩，支持多张图像的容器。支持256色，透明通道为1bit。作为互联网表情包的载体，GIF这项80年代的技术依然生生不息。

但它的弊端也是显而易见的：易出现毛边，色彩表现低劣，文件压缩比不高。针对这些问题，Mozilla发布了APNG来代替老旧的GIF技术，同时许多开源组件也用WebP格式来代替GIF。

GIF在iOS的尴尬处境

长久以来，iOS一直被吐槽不能用GIF。造成这一局面的主要原因是：

iOS关于照片的场景不会自动播放GIF,也没有角标。

一些应用将GIF视为静态图像去操作，导致用户保持了一个GIF后，结果应用将其保存成JPG。

iOS只能通过imageI/O去操作GIF数据，UIKit对其绝缘。

GIF的存储结构

由于历史的原因，GIF有两个版本，但它们的文件结构是一样的，都是由不同用途的数据块构成，可分为控制块和数据块。控制块里是决定GIF表现的参数，数据块里的数据由前面的控制块里的参数来解释。

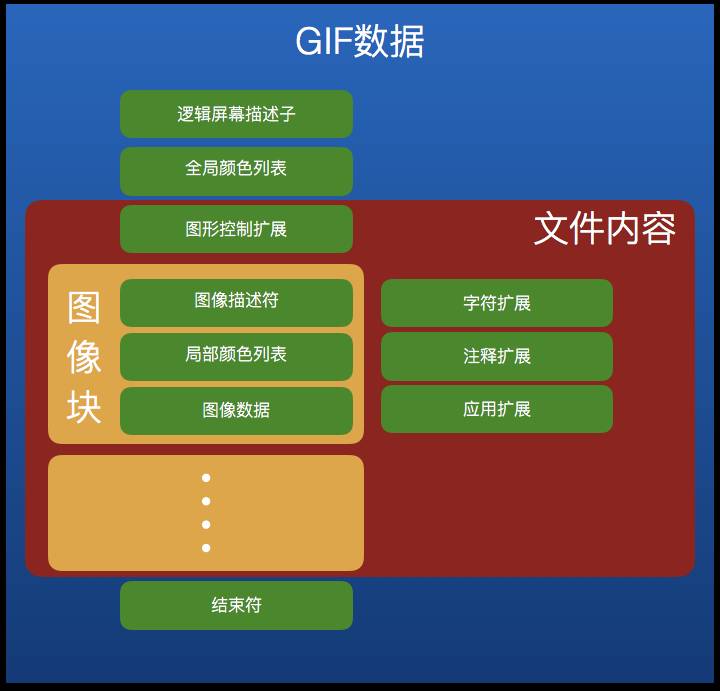

一个GIF文件的内部结构，如下图所示：

Header：包含文件签名与版本号。
Trailer: 文件结束标识符。
GIF Data: Header 与 trailer 之间就是GIF文件的数据。
我们从一个简单的GIF图入手，它包含两张图像：

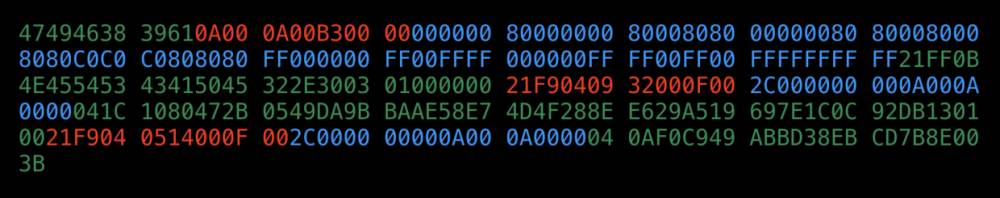

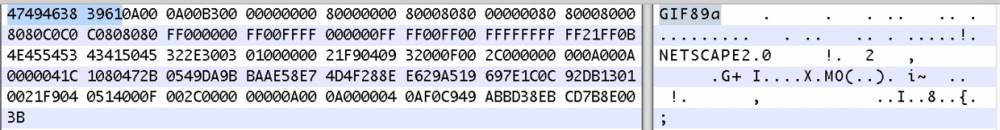

这是它的十六进制数据,我用颜色区分了不同的数据块：

Header
GIF文件的开头是 Header 数据块，长度为6字节，ASCII值为“GIF87a”或"GIF89a",前三位为GIF签名，后三位为不同年份的版本号。

利用这点，在iOS中判断二进制文件是否为GIF时，可以简单去判断它的前四位是否是"GIF8"。事实上绝大多数图像都可以用文件签名来判断类型。
GIF 内容
GIF数据包含多个数据块，其结构如下:

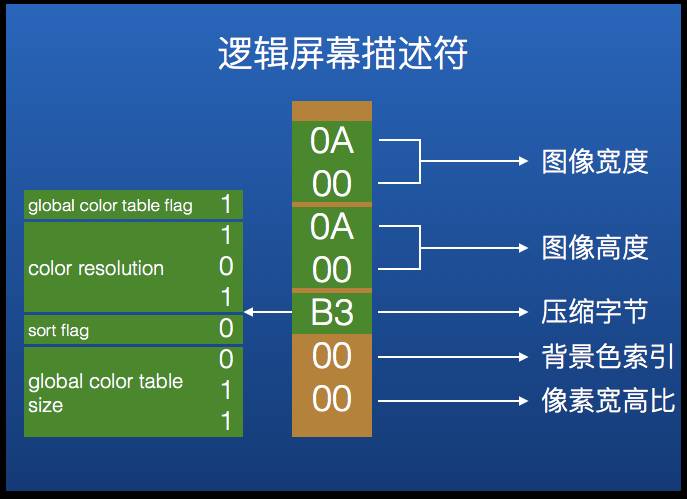

逻辑屏幕描述符

0A000A00 B30000

这一数据块由7个字节组成，前四个字节分别是图像渲染区域的宽高。GIF的数据是按照大端序存储的，0x0A00为10，所以这个GIF的宽高均为10。
接下来是一个压缩字节，第一个 Bit 为标志位，表示全局颜色列表是否存在。接下来三个Bit表示图像调色板中每个颜色的原色所占用的Bit数，011表示占用4个Bit，111占用8个Bit，以此类推。调色板最多只包含由24-Bit颜色中选出的256个颜色（实际有很多优化方案能提高颜色分辨率，如加入局部调色板）。第五个Bit为标志位，表示颜色列表排序方式。若为1，表示颜色列表是按照颜色在图像中出现的频率降序排列。随后三个Bit表示全局颜色列表的大小，计算方法是2^N+1 ，其中N为这三个Bit的二进制数值。
第六个字节是表示背景色在全局颜色列表中的索引，若无全局颜色列表则此字节无效。在GIF的图像数据中，没有被指定颜色的像素会被背景色填充。
最后一个字节是像素的宽高比，大多数时候这个值都是0，若值为N, 则图像的宽高比为：
aspectRatio = (pixelAspectRatio + 15) / 64

全局颜色列表

000000 80000000 80008080 00000080 80008000 8080C0C0 C0808080 FF000000 FF00FFFF 000000FF FF00FF00 FFFFFFFF FF

由前面的逻辑屏幕描述符可知，全局颜色列表的大小是16，每个颜色占三个字节，按照RGB排列，所以它占有48个字节。数据流中，颜色是按照列表中的索引存储的。

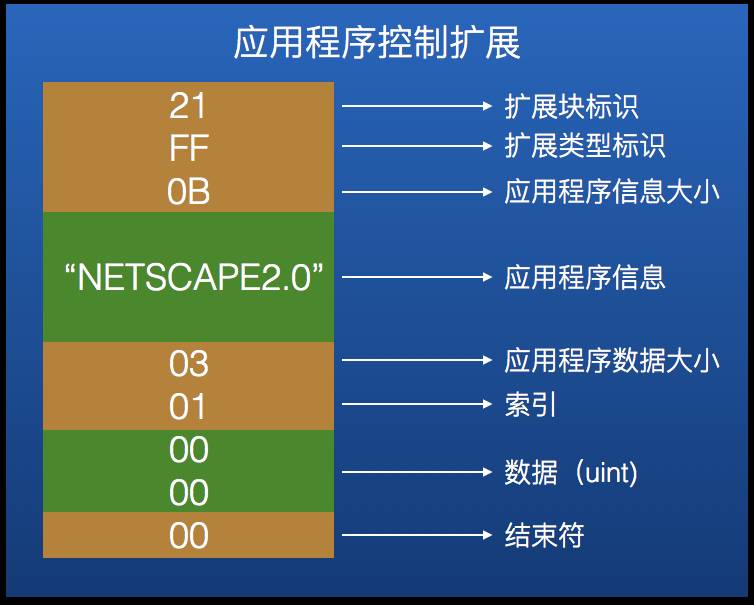

应用程序扩展
21FF0B 4E455453 43415045 322E3003 01000000
GIF中扩展块都以0x21开始，后一个字节是扩展标签，标识扩展用途。
应用程序扩展的标签是0xFF，它包含有应用程序的标识信息和应用程序数据。其中 Netscape 应用程序扩展常用于控制GIF的动画循环次数。Netscape 扩展长19个字节，前14个是应用程序的ACSII信息，后四个是数据子块，用于指定GIF的循环次数, 按无符号整型存储，0表示无限循环。

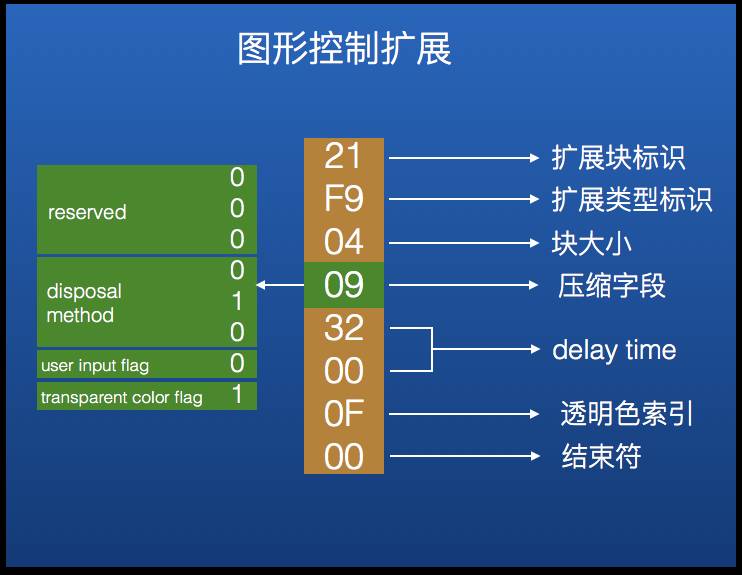

图形控制扩展

21F90409 32000F00

图形控制扩展块属于"89a"版本的定义。它在一个图像数据块的最前端，用来指定图像的透明度与动画属性。图形控制扩展的开端两字节是0x21F9，其中0x21表示这是一个扩展，F9表示扩展用于图形控制。第三个字节是块大小(它到结束符之间的数据)。第四个字节是压缩字段，前三个Bit保留，四到六Bit是disposal method。第四、五个字节是图像控制扩展后面的图像的动画时间，以无符号整型存储。第六个字节是透明色索引，之后是块结束符0x00。

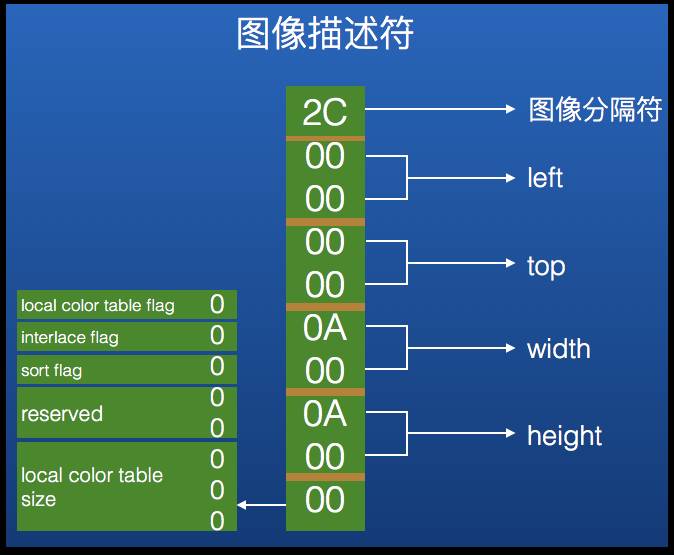

图像描述符

2C000000 000A000A 0000

图像描述符位于GIF中每一个图像数据的前端，由0x2C开始，长度为10个字节。第一个字节是图像描述符的标识0x2c，后面八个字节表示图像的frame（left, top, width, height），用来在动画中局部更新图像。最后一个是压缩字节，主要是关于局部颜色列表的信息，其中第二个Bit表示图像的存储方式是交织还是连续。

局部颜色列表
如果上面的局部颜色列表标志位为1，那么局部颜色列表会排列在图像描述符后面，它只对紧跟在它之后的图像数据有效。如果局部颜色列表标志位为0，那么图像数据将使用全局颜色列表索引颜色。局部颜色列表的大小计算方法和像素颜色格式与全局颜色列表相同。
图像数据

041C 1080472B 0549DA9B BAAE58E7 4D4F288E E629A519 697E1C0C 92DB1301 00

GIF的图像数据是经过LZW压缩的二进制流，通过解码可以将其按照颜色列表中的颜色进行像素填充。第一个字节是LZW最小编码大小，用来进行数据解码。第二个字节是图像数据的大小，之后的都是图像数据，直到块结束符。
结束符

3B

GIF的动画原理
GIF动画的循环次数是由应用扩展来控制的，而GIF动画每一帧的过渡方式是由图形控制扩展控制,图像描述符控制图像绘制的区域。
图形控制扩展中控制动画的参数分别是：disposal method，user input flag，delay time，transparency color。
disposal method
disposal method占3Bit，能够表示0-7。

disposal method = 1
解码器不会清理画布，直接将下一幅图像渲染上一幅图像上。

disposal method = 2
解码器会以背景色清理画布，然后渲染下一幅图像。背景色在逻辑屏幕描述符中设置。

disposal method = 3
解码器会将画布设置为上之前的状态，然后渲染下一幅图像。

disposal method = 4-7
保留值
user input flag
当user input flag为1时，GIF会在有用户输入事件（鼠标、键盘）时才会过渡到下一幅图像。
delay time
delay time占两个字节，为无符号整数，控制当前帧的展示时间，单位是0.01秒。
transparency color
如果图形控制扩展的透明色标志位为1，那么解码器会通过透明色索引在颜色列表中找到改颜色，标记为透明，当渲染图像时，标记为透明色的颜色将不会绘制，显示下面的背景。
图像渲染区域
GIF中图像描述符指定了当前帧需要渲染的区域，这样GIF的过渡动画就只用绘制两帧之间不同的区域，前提是diposal method的值为1。
实验
根据上面的知识，将第一帧的图形控制扩展改为：

21F90409 0A000900

这里将透明色改成了红色（红色在全局颜色列表中的索引是9），并将delay time改为0.1秒。修改完的GIF为：
