Apache Kylin-大数据分析界的『神兽』

资讯 0 2968 2017-06-15 11:55:43


21CTO社区导读:
本文为李栋先生作品,他来自Kyligence公司,也是Apache Kylin Committer & PMC member,在加入Kyligence之前曾就职于eBay、微软。
21CTO社区对其做了修正和完善。


什么是 Apache Kylin
  在大数据时代,越来越多的企业开始使用Hadoop管理数据,但是现有的业务分析工具(如Tableau,Microstrategy等)往往存在着很大的局限,如难以水平扩展、无法处理超大规模数据、缺少对Hadoop的支持;而利用Hadoop做数据分析依然存在诸多障碍,例如大多数分析师只习惯使用SQL,Hadoop难以实现快速交互式查询等等。神兽Apache Kylin就是为了解决这些问题而设计的。
  Apache Kylin,中文名麒麟。是Hadoop动物园之重要成员。
  它是一个开源的分布式分析引擎,最初由eBay开发贡献至开源社区。它提供Hadoop之上的SQL查询接口及多维分析(OLAP)能力以支持大规模数据,能够处理TB乃至PB级别的分析任务,能够在亚秒级查询巨大的Hive表,并支持高并发。

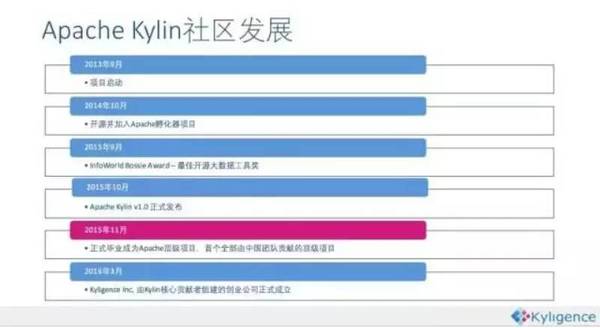

  Apache Kylin在2014年10月在Github上开源,并很快在2014年11月加入Apache孵化器,于2015年11月正式毕业成为Apache顶级项目,也成为首个完全由中国团队设计开发的Apache顶级项目。在2016年3月,Apache Kylin核心开发成员们又创建了Kyligence公司,力求更好地推动项目和社区的快速发展。
  /uploads/fox/15163803_0.jpg
Kylin的基本原理和架构

  下面,我们开始了解 Kylin的基本原理和架构。Kylin的核心思想是预计算,即对多维分析可能用到的度量进行预计算,将计算好的结果保存成 Cube,供查询时直接访问。把高复杂度的聚合运算、多表连接等操作转换成对预计算结果的查询,这决定了Kylin能够拥有很好的快速查询和高并发能力。
  /uploads/fox/15163803_1.jpg

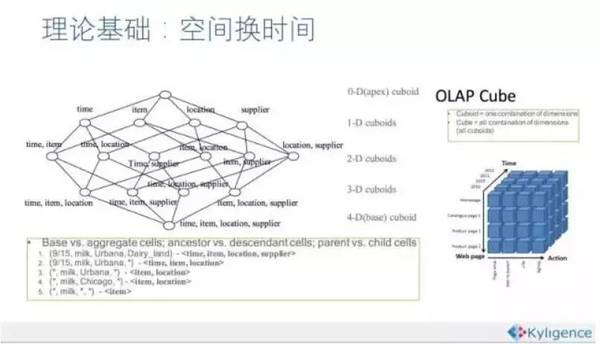

  上图所示就是一个Cube的例子,假设我们有4个dimension,这个Cube中每个节点(称作Cuboid)都是这4个dimension的不同组合,每个组合定义了一组分析的dimension(如group by),measure的聚合结果就保存在这每个Cuboid上。查询时根据SQL找到对应的Cuboid,读取measure的值,即可返回。
  为了更好的适应大数据环境,Kylin从数据仓库中最常用的Hive中读取源数据,使用 MapReduce作为Cube构建的引擎,并把预计算结果保存在HBase中,对外暴露Rest API/JDBC/ODBC的查询接口。因为Kylin支持标准的ANSI SQL,所以可以和常用分析工具(如Tableau、Excel等)进行无缝对接。

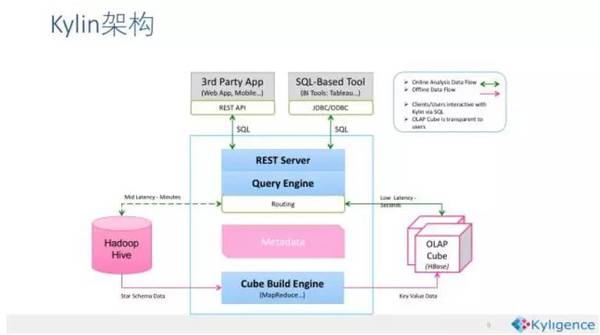

  下面是Kylin的架构图(方便大家理解,我们找到了两个版本)。
  /uploads/fox/15163803_2.jpg

Kylin架构图
  /uploads/fox/15163803_3.jpg

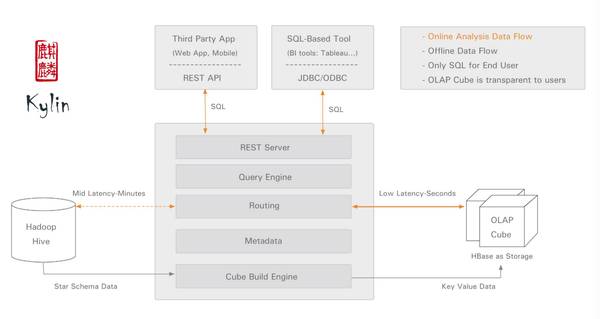

Kylin架构图官方版

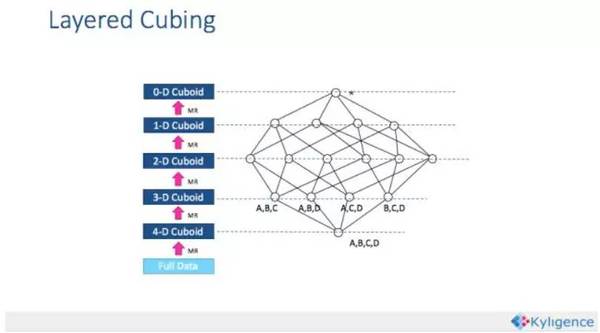

  说到Cube的构建,Kylin提供了一个称作Layer Cubing的算法。简单来说,就是按照dimension数量从大到小的顺序,从Base Cuboid开始,依次基于上一层Cuboid的结果进行再聚合。每一层的计算都是一个单独的Map Reduce任务。请看下图所示。
  /uploads/fox/15163803_4.jpg

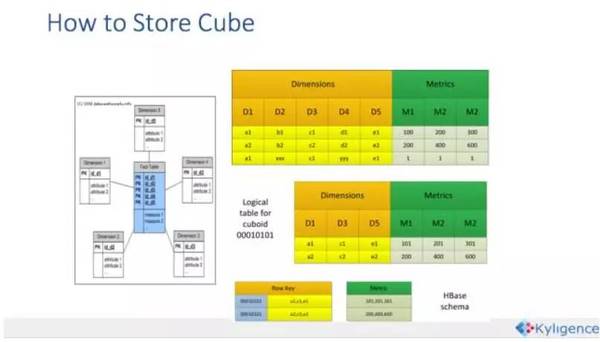

  MapReduce的计算结果最终保存到HBase中,HBase中每行记录的Rowkey由dimension组成,measure会保存在 column family中。为了减小存储代价,这里会对dimension和measure进行编码。查询阶段,利用HBase列存储的特性就可以保证Kylin有 良好的快速响应和高并发。
  /uploads/fox/15163803_5.jpg

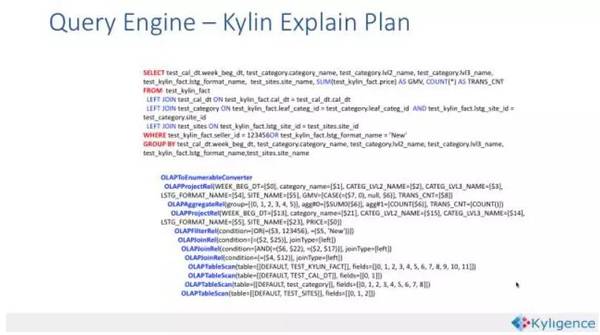

  有了这些预计算的结果,当收到用户的SQL请求,Kylin会对SQL做查询计划,并把本该进行的Join、Sum、Count Distinct等操作改写成Cube的查询操作。
  /uploads/fox/15163803_6.jpg

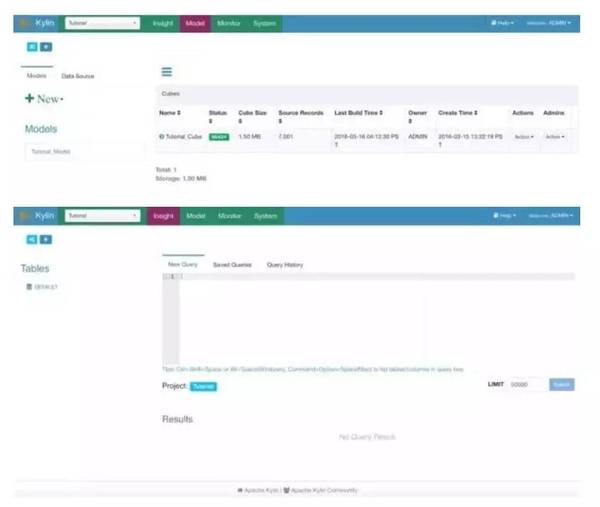

  Kylin提供了一个原生的Web界面,在这里,用户可以方便的创建和设置Cube、管控Cube构建进度,并提供SQL查询和基本的结果可视化。
  /uploads/fox/15163803_7.jpg
  根据公开数据显示,Kylin的查询性能不只是针对个别SQL,而是对上万种SQL 的平均表现,生产环境下90%ile查询能够在在3秒钟内返回。

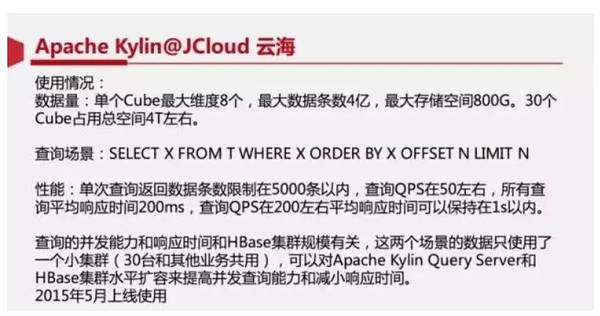

  就在上个月举办的Apache Kylin Meetup中,来自美团、京东、百度等互联网公司分享了他们的使用情况。例如,在京东云的案例中,单个Cube最大有8个维度,最大数据条数4亿,最大存储空间800G,30个Cube共占存储空间4T左右。查询性能上,当QPS在50左右,所有查询平均在200ms以内,当QPS在200左右,平均响应时间在1秒以内。
  /uploads/fox/15163803_8.jpg

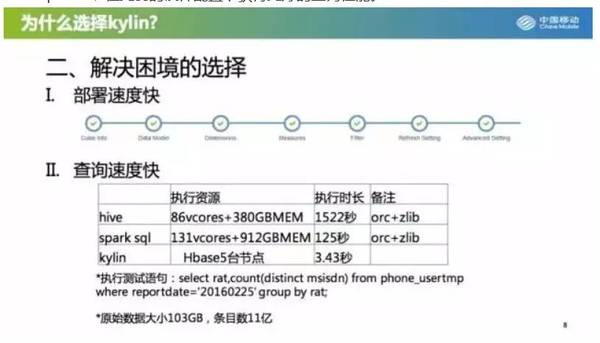

  北京移动技术团队也在meetup上展示了Kylin在电信运营商的应用案例,从数据上看,Kylin能够在比Hive/SparkSQL在更弱的硬件配置下获得更好的查询性能。
  /uploads/fox/15163803_9.jpg
  目前有越来越多的国内外公司将Kylin作为大数据生产环境中的重要组件,如Ebay、银联、百度、中国移动等。大家如果想了解更多社区的案例和动态,可以登录Apache Kylin官网或Kyligence博客进行查看。
  /uploads/fox/15163803_10.jpg

Kylin的最新特性

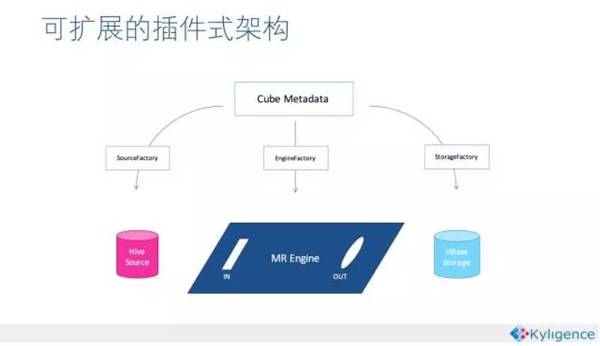

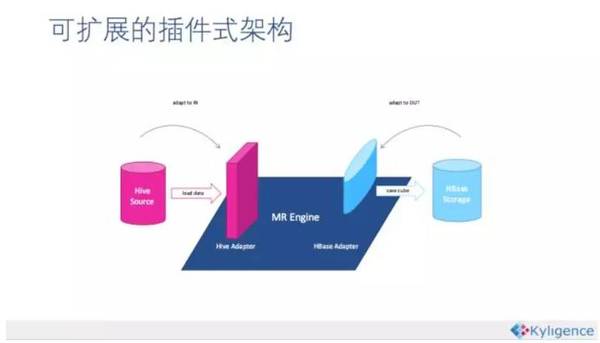

  Kylin的最新版本1.5.x引入了不少让人期待的新功能,可扩展架构将Kylin的三大依赖(数据源、Cube引擎、存储引擎)彻底解耦。Kylin将不再直接依赖于Hadoop/HBase/Hive,而是把Kylin作为一个可扩展的平台暴露抽象接口,具体的实现以插件的方式指定所用的数据源、引擎和存储。
  /uploads/fox/15163803_11.jpg
  开发者和用户可以通过定制开发,将Kylin接入除Hadoop/HBase/Hive以外的大数据系统,比如用Kafka代替Hive作数据源,用 Spark代替MapReduce做计算引擎,用Cassandra代替HBase做存储,都将变得更为简单。
  这保证了Kylin可以随平台技术一起演进,紧跟技术潮流。
  /uploads/fox/15163803_12.jpg

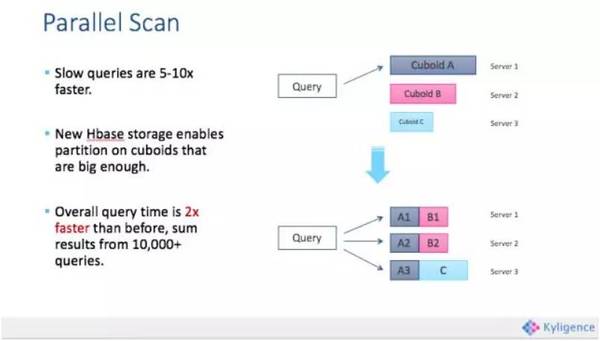

  在Kylin 1.5.x中还对HBase存储结构进行了部分调整,将大的Cuboid分片存储,将线性扫描改良为并行扫描。基于上万查询进行了测试对比结果显示,分片的存储结构能够极大提速原本较慢的查询5-10倍,但对原本较快的查询提速不明显,综合起来平均提速为2倍左右。
  /uploads/fox/15163803_13.jpg

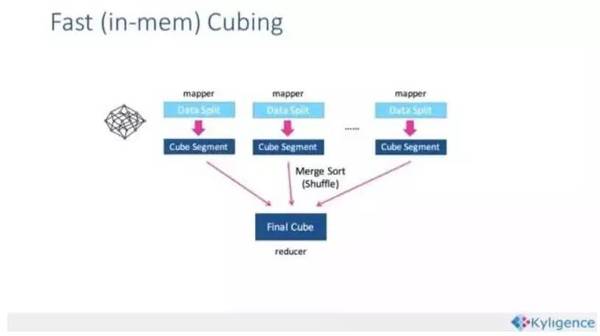

  除此外,1.5.x还引入了Fast cubing算法,利用Mapper端计算先完成大部分聚合,再将聚合后的结果交给Reducer,从而降低对网络瓶颈的压力。对500多个Cube任务 的实验显示,引入Fast cubing后,总体的Cube构建任务提速1.5倍。
  /uploads/fox/15163803_14.jpg
  目前,社区正在着手准备Apache Kylin 1.5.2版本的发布,目前正处于Apache Mailing list投票阶段,预计将会在本周在Kylin官网发布正式下载。
  在本次的1.5.2版本中,Kylin带来了总计 36个缺陷修复、33个功能改进、6个新功能。一些主要的功能改进包括对HyperLogLog计算效率的提升、在Cube构建时对Convert data to hfile步骤的提速、UI上对功能提示的体验优化、支持hive view作为lookup表等等。
  Kylin也将支持MapR和CDH的Hadoop发行版,具体信息可见KYLIN-1515和KYLIN-1672。相应的测试版本是MapR5.1和CDH5.7。

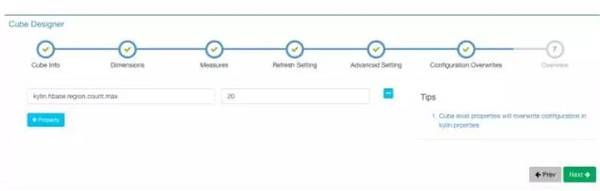

  UI上提供了一个重要更新,即允许用户在Cube级别进行自定义配置,以覆盖kylin.properties中的全局配置。如在cube中定义kylin.hbase.region.count.max可以设置该cube在hbase中region切分的最大数量。
  /uploads/fox/15163803_15.jpg
  另一个重要的功能是Diagnosis。用户经常会遇到一些棘手的问题,例如Cube构建任务失败、SQL查询失败,或Cube构建时间过长、SQL查询时间过长等。
  但由于运维人员对Kylin系统了解不深,很难快速定位到root cause所在地。我们在mailing list里也经常看到很多用户求助,由于不能提供足够充分的信息,社区也很难给出一针见血的建议。

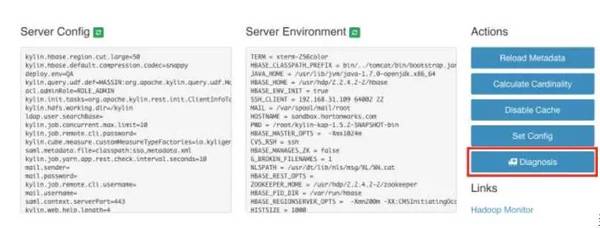

  当用户遇到查询、Cube/Model管理的问题,单击System页面的Diagnosis按钮,系统会自动抓取当前Project相关的信息并打包成zip文件下载到用户本地。这个包会包含相关的Metadata、日志、HBase配置等。当用户需要在mailing list求助,也可以附上这个包。
  /uploads/fox/15163803_16.jpg

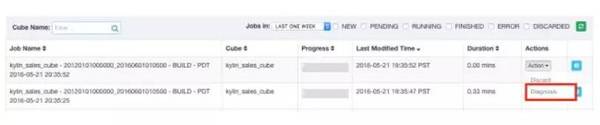

  一个cube构建任务执行失败或时间过长,用户可以单击Job下的Diagnosis按钮。同样的,系统会抓取和下载Job相关信息成一个Zip包。
  /uploads/fox/15163803_17.jpg
  简单来说,Kylin的核心思想是预计算(以空间换时间),即对多维分析可能用到的度量进行预计算,将计算好的结果保存成Cube,供查询时直接访问。把高复杂度的聚合运算、多表连接等操作转换成对预计算结果的查询,这决定了Kylin能够拥有很好的快速查询和高并发能力.

基本概念

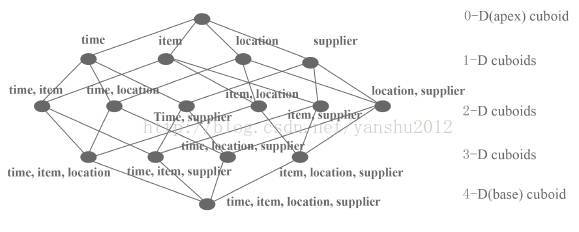

  Cuboid: Kylin中将维度任意组合成为一个Cuboid。
  Cube: Kylin中将所有维度组合成为一个Cube,即包含所有的Cuboid。
  /uploads/fox/15163803_18.jpg
  为了更好的适应大数据环境,Kylin通常从用来做数据仓库的hive中读取源数据,使用mapreduce作为cube构建引擎,把预计算结果保存到Hbase中,对外暴露Restful API/JDBC/ODBC的查询接口。
  因为Kylin支持标准的ANSI SQL,所以可以和常用数据分析工具(如Tableau,Excel等)进行无缝对接。

Apache Kylin系统架构

  ▷上图黑线勾勒出Cube Build Engine是如何以离线处理方式将关系型数据转化成键-值型数据,黄线部分表现出在线分析数据的处理流程。
  ▷ 数据请求可以利用基于SQL的工具由SQL提交而产生,或者利用第三方应用程序通过Kylin的RESTful服务来实现。
  ▷RESTful服务会调用Query Engine,后者则检测对应的目标数据集是否真实存在。如果确实存在,该引擎会直接访问目标数据并以次秒级延迟返回结果。
  ▷如果目标数据集并不存在,该引擎则会根据设计将无匹配数据集的查询路由至Hadoop上的SQL处、即交由Hive等Hadoop集群负责处理

Apache Kylin的核心模块

  Kylin的OLAP引擎框架包括元数据引擎、查询引擎、作业引擎、存储引擎以及用来处理客户端请求的REST服务器。
  ▷元数据管理工具(Metadata Manager)
  Kylin是一款元数据驱动型应用程序。元数据管理工具是一大关键性组件,用于对保存在Kylin当中的所有元数据进行管理,其中包括最为重要的cube元数据。其它全部组件的正常运作都需以元数据管理工具为基础,包括cube的定义,星状模型的定义、job的信息、job的输出信息、维度的directory信 息等等,元数据和cube都存储在hbase中,存储的格式是json字符串,除此之外,还可以选择将元数据存储在本地文件系统。
  ▷任务引擎(Job Engine)
  这套引擎的设计目的在于处理所有离线任务,其中包括shell脚本、Java API以及Map Reduce任务等等。任务引擎对Kylin当中的全部任务加以管理与协调,从而确保每一项任务都能得到切实执行并解决其间出现的故障。
  ▷存储引擎(Storage Engine)
  这套引擎负责管理底层存储——特别是cuboid,其以键-值对的形式进行保存。存储引擎使用的是HBase——这是目前Hadoop生态系统当中最理想的键-值系统使用方案。
  Kylin还能够通过扩展实现对其它键-值系统的支持,例如Redis。
  ▷REST Server
  REST Server是一套面向应用程序开发的入口点,旨在实现针对Kylin平台的应用开发工作。 此类应用程序可以提供查询、获取结果、触发cube构建任务、获取元数据以及获取用户权限等等。
  ▷ODBC驱动程序
  为了支持第三方工具与应用程序——例如Tableau/Excel——Kylin构建起了一套ODBC驱动程序并对其进行了开源。目标是让用户能够更为顺畅地采用Kylin平台。
  ▷JDBC驱动程序
  Kylin提供了JDBC的驱动,驱动的classname为org.apache.kylin.jdbc.Driver,使用 的url的前缀jdbc:kylin:,使用jdbc接口的查询走的流程和使用RESTFul接口查询走的内部流程是相同的。该类接口使得kylin能够很 好的兼容tebleau甚至mondrian。
  ▷查询引擎(Query Engine):当cube准备就绪后,查询引擎就能够获取并解析用户查询。它随后会与系统中的其它组件进行交互,从而向用户返回对应的结果,kylin使用开源的Calcite框架实现SQL的解析,相当于SQL引擎层
  ▷Routing:该模块负责将解析SQL生成的执行计划转换成cube缓存的查询,cube是通过预计算缓存在hbase中,这部分查询是可以在秒级甚至 毫秒级完成。
  ▷Cube构建引擎:这个模块是所有模块的基础,它负责预计算创建cube,创建的过程是通过hive读取原始数据然后通过mapreduce计算生成Htableload到hbase中。

Apache Kylin部署结构

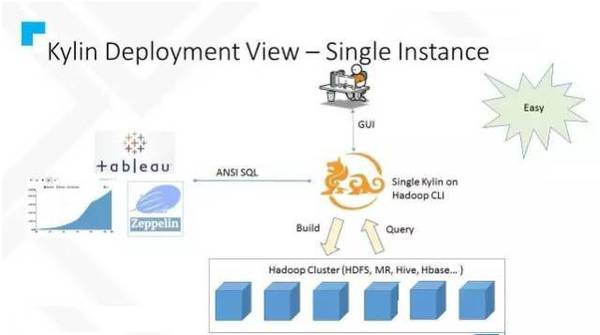

  ▷单节点部署架构图:
  /uploads/fox/15163803_19.jpg
  ▷单点部署优点是:部署简单;缺点也很明显: Kylin是单点,并发请求上来的时候它会成为瓶颈

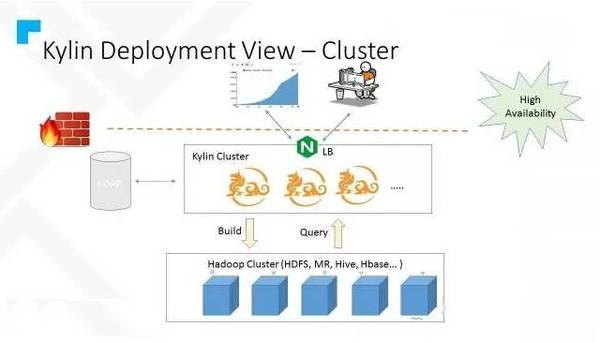

  ▷ 集群部署架构图:
  部署到Cluster非常简单,只需要增加Kylin的节点数,因为Kylin的metadata也是存储在HBase,只需要让它们用同一张metadata表就可以组成cluster,通常在这个时候会用LDAP来管理用户权限
  /uploads/fox/15163803_20.jpg
  为了将负载分布到Kylin cluster,可以在前端启用Nginx+keepalived, 然后启动多个Query Server接收查询请求处理

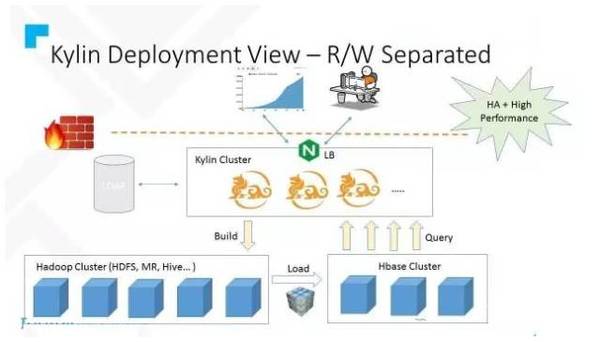

  读写分离部署架构图:
  /uploads/fox/15163803_21.jpg
  Kylin非常适合于做读写分离,原因是Kylin的工作负载有两种:
  1. 前者是Cube的计算,它是批量的、延时很长的计算,有密集的CPU和IO
  2. 后者是在线的计算,是只读的,因为面向用户,它要求低延迟。
  Cube计算的过程会对集群带来很大的负载,从而产生噪音;所以我们有充足的理由进行读写分析。
  Kylin很容易做到这一点,可以把HBase单独部署成一个集群,在部署Kylin的节点上,hadoop 配置指向运算的集群,Hbase的配置指向HBase集群。通过这样的部署,可以确保Hbase的查询可以在很短时间完成,而计算集群可以共享

Q&A

  Q1、对mdx支持情况如何?
  A1:我们现在不支持MDX查询,查询入口是SQL,像saiku这种基于MDX的操作,社区已经有人贡献了Mondrian jar包,可以将saiku 前台提供的mdx转换为sql,再通过jdbc jar发送到Kylin server,不过功能上有所限制,left join, topN, count distinct支持受限。
  Q2、麒麟针对出来T级别的数据,每日制作cube大约话费多久时间?
  A2:具体cube构建时间视不同情况而定,具体取决于dimension数量及不同组合情况、Cardinality大小、源数据大小、Cube优化程度、集群计算能力等因素。在一些案例中,在一个shared cluster构建数十GB的数据只需要几十分钟。建议大家在实际环境先进行测试,寻找可以对Cube进行优化的点。此外,一般来说,Cube的增量构建可以在ETL完成后由系统自动触发,往往这个时间和分析师做数据分析是错峰的。
  Q3、如何向kylin提交代码?
  A3:将修改的代码用git format-patch做成patch文件,然后attache在对应的jira上,kylin committer会来review,没有问题的话会merge到开发分支
  Q4、如果数据是在elastic search,Kylin的支持如何?
  A4:目前还不支持直接从es抽取数据,需要先导出到hive再做cube build;有兴趣的同学可以基于kylin 1.5的plugin架构实现一个es的data source。
  Q5、工作的比较好的前端拖拽控件有什么?
  A5:目前应该是tableau支持较好,saiku支持不是很好,有些场景如left join, count distinct,topN支持不是很好,用户是可以基于Api开发自己的拖拽页面的。
  Q6、社区版和商业版功能上有什么区别?
  A6:商业版能够提供更高的安全性、稳定性、可靠性,以及企业组件的良好集成;以及可靠、专业、源码级的商业化支持。
  Q7、对多并发支持表现如何?
  A7:Kylin和其他MPP架构技术想必一大优势就在高并发。一台Kylin的Query Server就支持几十到上百的QPS (取决于查询的复杂度,机器的配置等因素),而且 Kylin支持良性的水平扩展,即增多kylin server和HBase节点就可迅速增大并发。
  Q8、kylin可以整合spark machine learning和spark sql吗?
  A8:基于前面讲到的可插拔架构,是可以整合的。
  Q9、跟其它工具对比,有没有考虑cube的构建时间?因为人家是实时计算的,你是预计算的,这从机理上是不一样的
  A9:kylin跟其它mpp架构的技术在查询性能的对比,时间里是不含cube构建的时间的,所以从某种意义上来讲这样的对比是有些不公平。但是,从用户角度来看,分析师和最终用户只关心查询性能,而Kylin用预计算能大大提高查询速度,这正是用户所需要的!
  Q10、Kylin ODBC 驱动程序有示例代码?
  A10:目前代码在master分支,欢迎大家加入社区一起贡献。
  Q11、4亿数据有点少,麒麟有没有做过相关的benchmark ,在百亿级别数据,十个纬度的情况下,表现如何?
  A11:来自社区的测试数据,在一个近280亿条原始数据的cube(26TB)上,90%的查询在5秒内完成。
  Q12、数据量翻倍的话,空间使用会做指数级增长么
  A12:通常cube的增长与原数据的增长基本一致,即原数据翻倍,cube也翻倍,或者更小一些;而非指数增长。
  Q13、Data Model和Cube Model构建过程能根据UI步骤详细讲下吗?
  A13:欢迎登陆Kylin网站,查询具体的使用教程。http://kylin.apache.org/
  Q14、你好,相关链接能贴一下吗,谢谢! 来自社区的测试数据,在一个近280亿条原始数据的cube(26TB)上,90%的查询在5秒内完成。

(全文完成)
